Как подобрать компрессор по степени сжатия?
Что такое степень сжатия?
Производительность компрессора напрямую зависит от степени сжатия рабочей среды: чем больше степень, тем меньше производительность у аппарата. Поэтому очень часто при выборе компрессора обращают внимание на эту характеристику. Рассчитывается степень сжатия (R) следующим образом:
R = Pd / Ps, где
Pd – абсолютное давление нагнетания
Ps – абсолютное давление на всасывании.
Степень сжатия — безразмерная величина, которая показы¬вает, во сколько раз повышается давление воздуха в компрессоре по сравнению с давлением воздуха на всасывании.
Рассмотрим на примере степень сжатия воздуха в одноступенчатом компрессоре. Аппарат на входе имеет давление 101 кПа. Поступающий атмосферный воздух следует сжать с давлением нагнетания до 1520 кПа (то есть от 1 до 16 атм). Таким образом, степень сжатия будет равна: 1520 / 101 = 16.
Чтобы увеличить производительность компрессора и не терять показатели по давлению используют многоступенчатое сжатие. Известно, что в процессе сжатия газа выделяется тепло. Чтобы сохранить стабильную температуру внутри аппарата, выделяемое тепло следует отводить. Для этого вокруг камер сжатия предусмотрены специальные отсеки с охлажденной водой.
В процессе сжатия воздуха при повышении давления до 4 атмосфер (405 кПа) и выше, становится все труднее полностью вывести выделяемое тепло. Поэтому для снижения температуры процесс сжатия разделяют на ступени.
Процесс разделения на ступени происходит следующим образом:
На начальном этапе сжатия (первая ступень) газ сжимается до 304-405 кПа (3-4 атмосфер), и поступает в специальную камеру для охлаждения до первоначальной температуры. На втором этапе газ отводится в другую камеру, где сжимается до следующего промежуточного давления (вторая ступень), затем газ поступает на охлаждение, и так далее. Такое многоступенчатое сжатие будет задействовано до тех пор, пока показатели давления не достигнут требуемой величины.
Если взять предыдущие значения по давлению (из примера расчета степени у одноступенчатого компрессора), то в двухступенчатом компрессоре в первой ступени давление достигнет величины 4 атм (405 кПа), а на второй ступени – уже 16 атмосфер (1620 кПа). Степень сжатия в данном случае в каждой камере будет равняться 4, а производительность компрессора увеличится.
Что нужно знать при выборе компрессора по степени сжатия?
Одноступенчатый компрессор имеет только одно значение степени сжатия (R). Тогда как у двухступенчатого аппарата таких значений уже будет три: R = общая степень сжатия компрессора, R1 = степень сжатия первой ступени, R2 = степень сжатия второй ступени.
Степень сжатия рабочей среды в каждой ступени компрессора будет составлять от 2,5 до 3,5. С увеличением количества ступеней сжатия, конструкция компрессора усложняется – ввиду добавления новых камер и трубопроводов. Свыше 5-6 ступеней сжатия увеличивается стоимость аппарата и затраты на его обслуживание.
При выборе компрессора по степени сжатия, можно ориентироваться на данные Таблицы 1:
| Расчетное значение степени сжатия (R): | Количество ступеней |
| 1-3 | Одноступенчатый агрегат |
| 3-5 | Одноступенчатый компрессор (в некоторых исполнениях – двухступенчатый) |
| 5-7 | Двухступенчатый компрессор (редко – одноступенчатый) |
| 7-10 | Двухступенчатый |
| 10-15 | Двух- или трехступенчатый |
| 15+ | Трехступенчатый компрессор |
При степени сжатия более 150 количество ступеней может достигнуть 6 и более. Однако в современных компрессорах с водяным охлаждением степени повышения давления выше 7 встречаются редко.

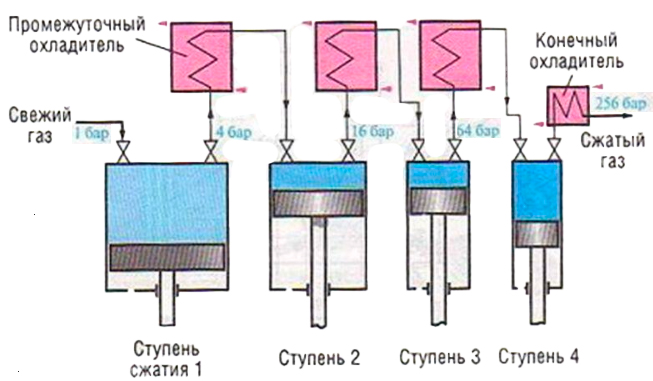

На рисунке ниже изображен процесс четырехступенчатого сжатия:
Преимущества одноступенчатых компрессоров
Одноступенчатый компрессорный аппарат представляет собой самый простой вид компрессора – с одной камерой, где происходит сжатие рабочей среды. Например, принцип работы одноступенчатого компрессора довольно прост: поршень, работающий от энергии двигателя внутреннего сгорания, возвратно-поступательными движениями сжимает газ с требуемым давлением. Несмотря на то, что ступень сжатия воздуха в нем одна, аппарат находит широкое применение во многих сферах. Его популярность обусловлена следующими факторами:
- Компактные размеры и небольшой вес.
- Для работы достаточно задействовать двигатель небольшой мощности.
- Простое управление, обслуживание и ремонт.
- Занимает мало места.
При этом, стоит помнить, что коэффициент сжатия одноступенчатого агрегата редко достигает 16 атмосфер. По этой причине их не используют в сложных пневматических сетях, или для производства больших объемов сжатого воздуха под высоким давлением.
Двухступенчатые компрессоры – баланс производительности и мощности
Двухступенчатые компрессоры представляют собой универсальные аппараты для широкого спектра применения. Конструкция агрегата имеет уже две ступени сжатия, соответственно, нагрузка по сжатию равномерно распределяется на две камеры.
За счет экономии мощности, потраченной на сжатие воздуха, КПД компрессора увеличивается. Двухступенчатые компрессоры имеют небольшие размеры по сравнению с многоступенчатыми моделями. Срок эксплуатации у двухступенчатых компрессоров гораздо дольше, чем у одноступенчатых.
Многоступенчатые агрегаты: нюансы
Многоступенчатые компрессоры представляют собой мощные промышленные аппараты, которые используют в сложных и крупных пневмосетях для получения больших объемов сжатого воздуха. Особенности их эксплуатации заключаются в следующем:
- Многоступенчатые агрегаты производят сжатый воздух для крупных предприятий.
- По сравнению с одно- и двухступенчатыми моделями, многоступенчатый компрессор гарантирует бОльшую плавность распределения и перехода нагрузок на рабочие узлы и трубопровод.
- Готовый сжатый воздух на выходе имеет относительно низкую температуру, что увеличивает срок эксплуатации осушителей и фильтров.
- При правильном подборе компрессора и сопутствующих аппаратов риск возникновения поломок или самовозгорания – минимален.
Что выбрать?
При выборе компрессора, ресивера и другого оборудования неизменно встает вопрос о проведении расчетов технических параметров, гарантированно удовлетворяющих потребности технологического процесса. В частности, рассматривая и сопоставляя технические характеристики одноступенчатых, двухступенчатых и многоступенчатых компрессоров, можно на начальном этапе подбора оборудования понять, подходит ли аппарат для конкретного производства или нет.
Например, для пищевых предприятий или медицинских целей, предпочтительнее использовать безмасляные компрессоры низкого давления, которые выдают сухой чистый сжатый воздух, соответствующего Класса чистоты по ГОСТ. Тогда как для работы промышленного пневматического инструмента (шлифовальные машины, гайковерты, дрели) потребуется двухступенчатый компрессор среднего давления от 6-7 бар с расходом воздуха 180-450 л/мин. Но такие показатели являются усредненными данными.
Для полноценной работы пневмосети необходимо произвести полноценный расчет параметров компрессора, а также учесть следующие факторы:
- Цели применения сжатого газа.
- Целесообразность подбора компрессора с двумя или выше ступенями сжатия.
- Требуемый Класс чистоты сжатого воздуха для конкретного технологического процесса.
- Продолжительность работы пневмосети.
- Потребность в осушении или дополнительной очистке сжатого газа перед использованием.
- Климатическое исполнение (место установки компрессора).
